概述

电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求)和GB3836.2-2000(爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定,制成隔爆型ExdI、 EXdIIAT4、 ExdllBT4适用于具有爆炸性气体混合物的场所“根据用户要求亦可制成 ExdIIcT4

I类:ExdI,适用于有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备

I类:适用于工厂用电气设备ExdIIAI4适用于IlA级,T1、T2、T3、T4组爆炸危险性混合物存在的场所。ExdIIBT4适用于IA.IB级、T1、T2.T3、T4组爆炸危险性混合物存在的场所

本系列电动机外壳防护等级为P55,订货时防护等。级未有特殊要求者,均按上述供货本系列电动机还可制成YB2-TH湿热型或YB2-W户外型,以及F、F1、F2防腐。

结构说明

电动机冷却方法为IC411,既带有内循环通风自扇冷式。

电动机绝缘等级为F级,其定子绕组经VPI真空压力整体浸潰后具有很高的电气强度、机械强度良好的耐腐蚀性和耐潮性能。

电动机转子采用笼型结构。转子经过动平衡校正,以保证电动机运行平稳电动机定、转子冲片采用高导磁、低损耗优质电硅钢片,电动机损耗低、效率高。

接线盒位于电动机顶部,内配三个或六个接线端f,可从前、后、左、右四个方向进线,按不同起动要求,分别制成一个或二个进线口,接线盒空腔与机座主空腔之间为螺纹隔爆结构,安全可靠。

使用条件

环境空气(温度:-15℃-40℃(T)35℃(煤矿井下)

海拔:不超过

频率:50Hz

电压:380V.660V、380660V

定额:逵续工作制(S)

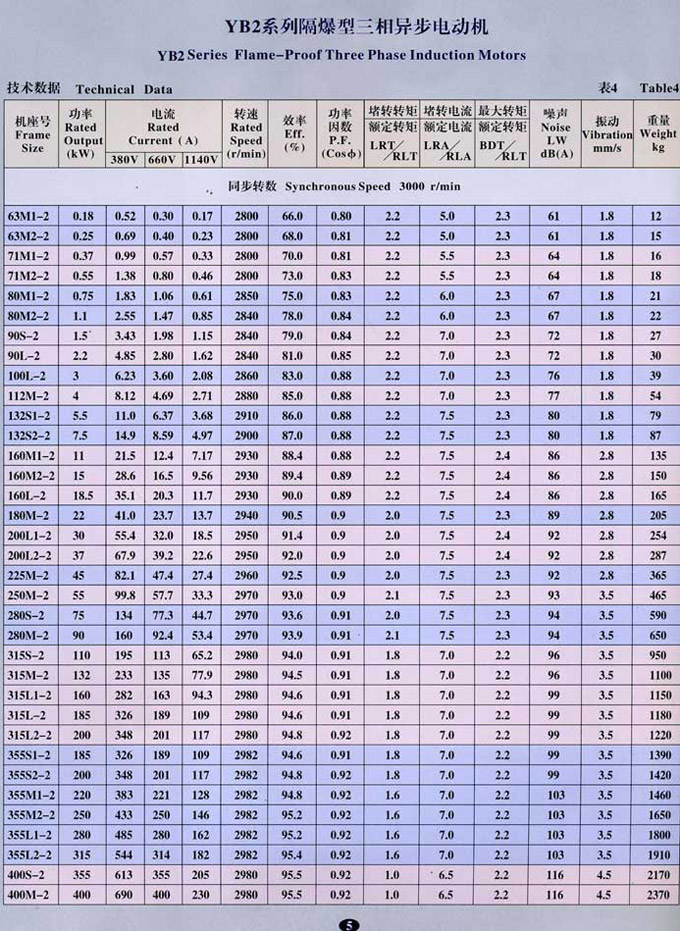

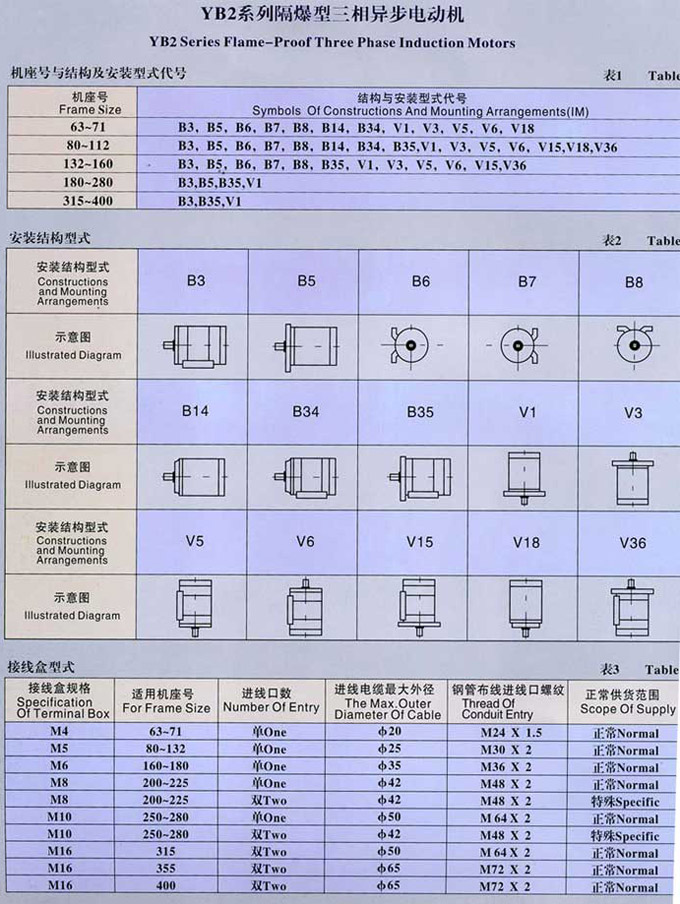

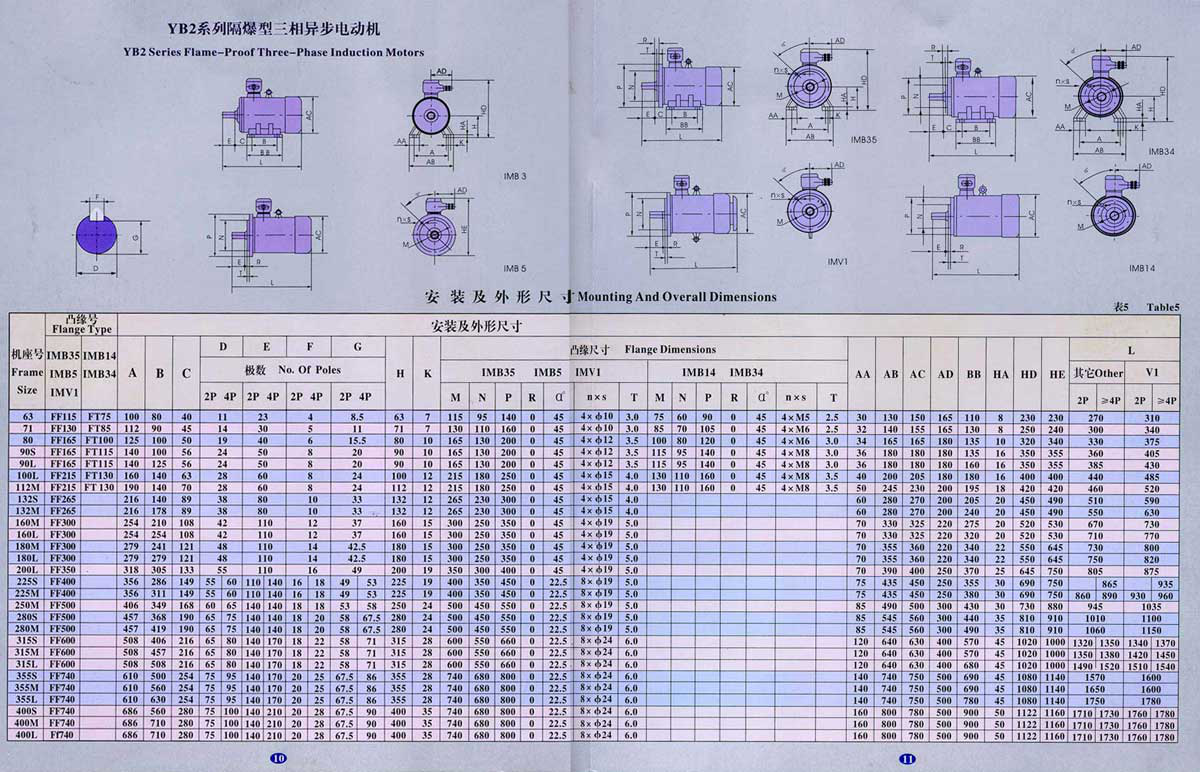

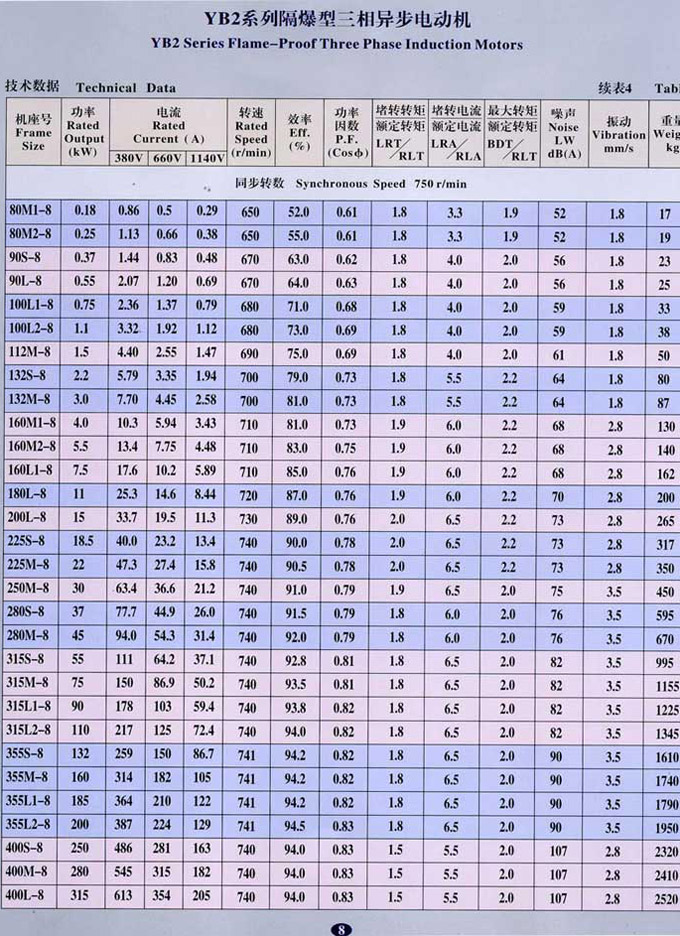

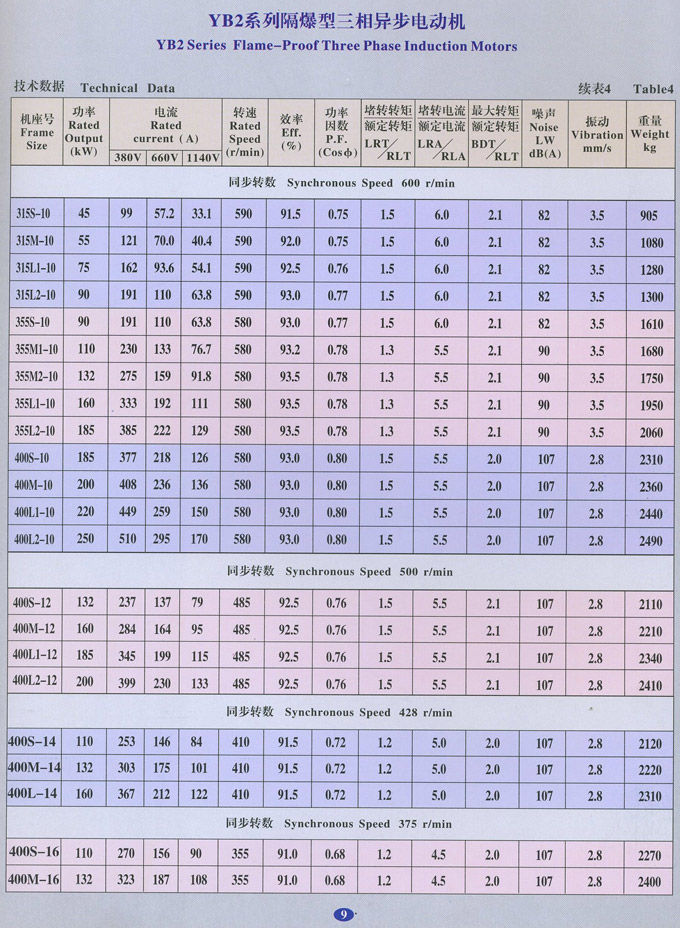

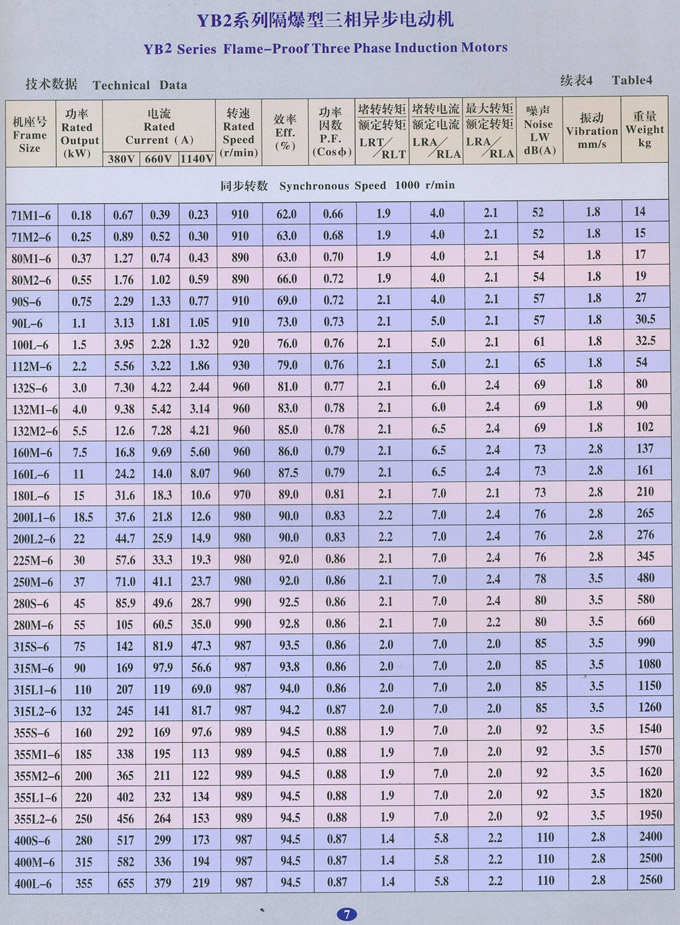

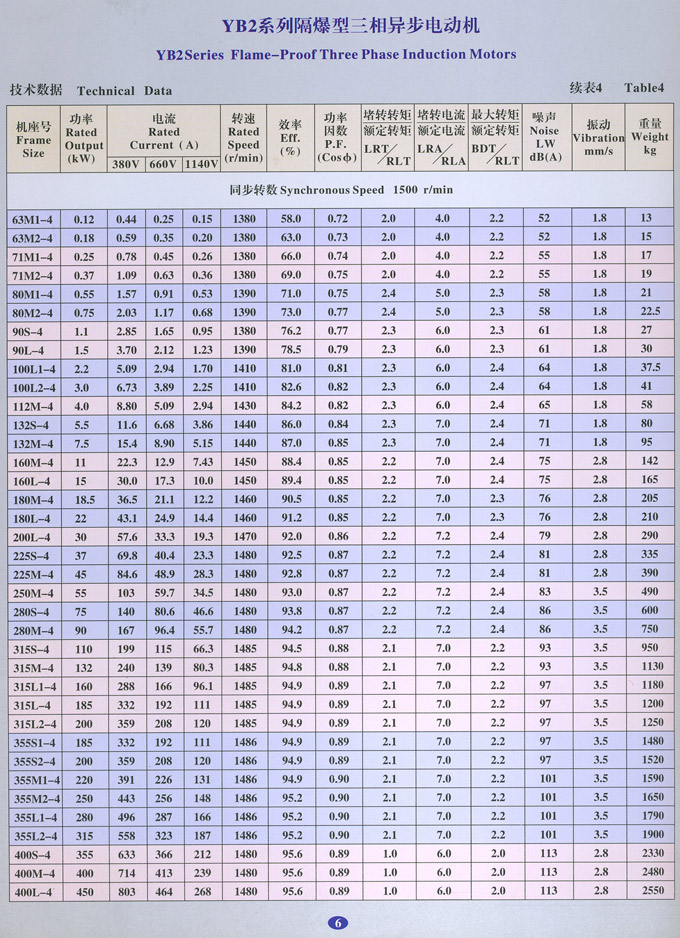

注:对环境空气温度,海拔,电源电压及频率如有特殊要求,请在订货时提出电动机技术数据见表，电动机安装和外形尺寸见表5。
